频域反射仪 (FDR) 是一种专用仪器，用于高精度检测故障并分析光电子系统。通过将一系列频率的信号传输到介质中并检查不同频率的反射情况，FDR 可以提供阻抗变化、结构变化或缺陷的详细曲线。

与基于时间延迟测量信号反射的时域反射仪 (TDR) 不同，FDR 利用频域分析来提取高分辨率的空间信息。这种方法使其特别适用于光纤诊断、材料特性分析和电路测试等应用中的短距离高精度测量。

该仪器广泛应用于光纤监控、电子元件测试和材料特性分析等应用。它可以提供高分辨率的故障检测和阻抗变化的精确测量。

FDR 仪器的关键组件

FDR 系统由三个主要组件组成：

●信号源：信号源生成扫描不同频率的连续波 (CW) 信号。这确保了对系统不同部分的反射进行广谱分析。
●分析仪：分析仪处理反射信号并测量不同频率下幅度和相位的变化。捕获这些响应可以确定故障或不连续性的位置和特征。
●检测器：检测器将测得的频率数据转换为可读格式，通常使用快速傅里叶变换 (FFT) 或逆 FFT 将频率变化映射到空间或材料特性。

频域分析的操作概念

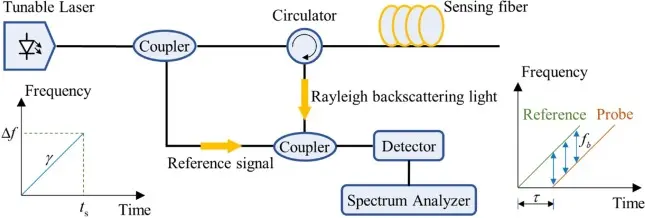

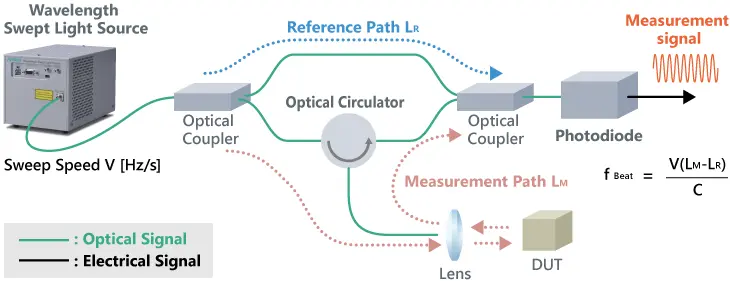

FDR 的工作原理是将一个具有扫描频率范围的信号注入被测系统。当信号遇到由缺陷、不连续性或材料特性变化引起的阻抗变化时，部分信号会被反射回来。仪器测量每个频率的反射信号，构建与频率相关的系统曲线。

通过应用数学变换，例如逆快速傅里叶变换 (IFFT)，FDR 将这些频域数据点转换为空间表示，使用户能够精确定位故障或分析材料特性。该方法在短距离测量中具有出色的分辨率，尤其适用于需要高精度的实验室和受控环境。

频域反射仪（FDR）的用途

光纤传感

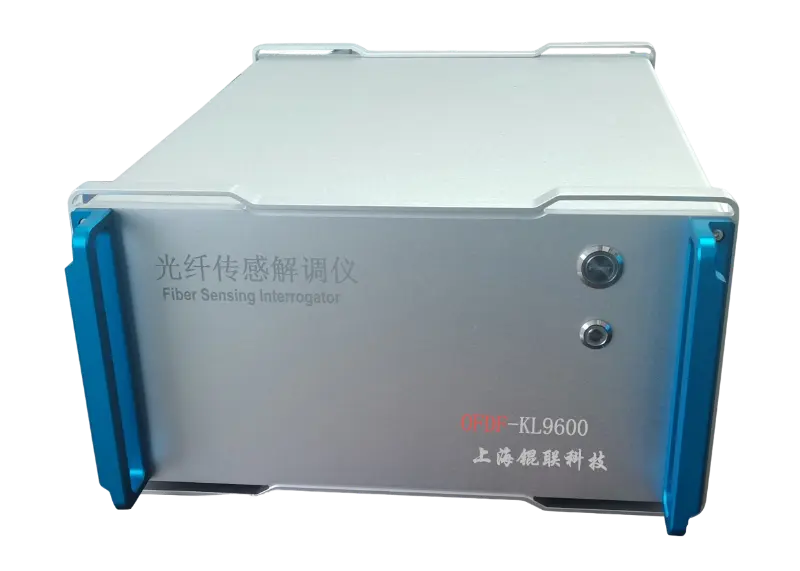

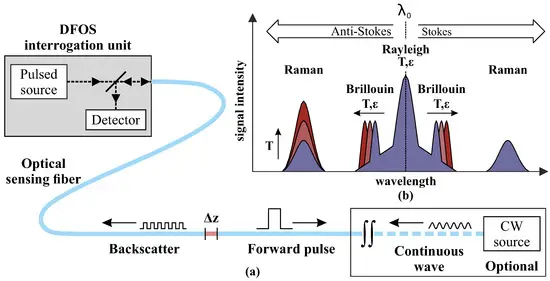

频域反射法的主要应用之一是分布式光纤传感，这对于实时监测光纤沿线的环境条件至关重要。

FDR 如何用于分布式传感

FDR 通过检测光纤物理特性的细微变化，实现对光纤的持续监测。FDR 无需在固定位置放置离散传感器，而是采用分布式方法，让光纤充当传感器。这是通过分析不同频率成分如何与光纤材料相互作用，并识别其响应变化来实现的。

测量温度、应变和振动

分析相移和频率变化有助于 FDR 检测以下变化：
●温度：光纤内的热膨胀和折射率变化会影响反射信号的频率响应。
●应变：光纤上的机械应力会改变其光学特性，这可以通过频率分析检测到。
●振动：周期性干扰会导致明显的频率偏移，从而使 FDR 能够以高灵敏度监测振动。

电信和基础设施监控中的实际应用

基于FDR的光纤传感广泛应用于：
●电信网络在光纤故障、微弯或信号衰减导致故障之前检测它们。

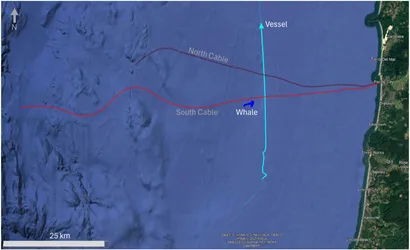

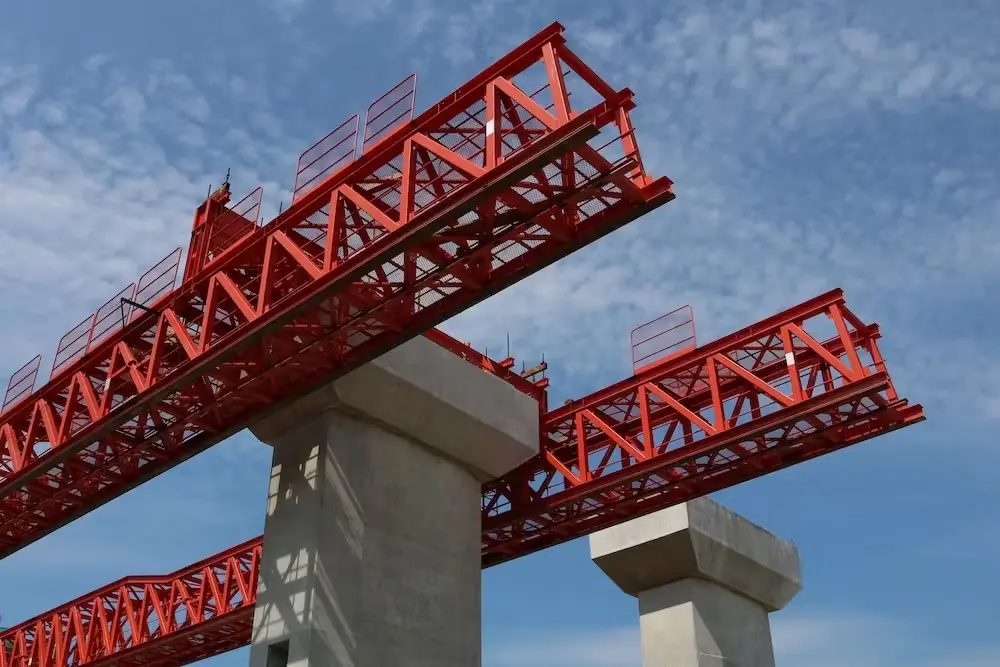

●桥梁、隧道和管道的结构健康监测
，其中连续应变测量有助于预测潜在故障。 ●能源领域的应用，例如监测高压电力线，其中嵌入光纤以跟踪环境应力。

这种提供实时分布式传感的能力使FDR成为需要远距离精确状态监测的行业不可或缺的工具。

材料特性

除了光纤之外，频域反射法也是材料分析的关键，特别是在评估薄膜、涂层和复合材料时。

如何使用 FDR 分析薄膜和涂层

在材料科学中，薄膜和涂层通常需要采用无损检测方法来确定其特性。FDR 通过测量不同频率与材料表面和内部结构的相互作用来分析这些材料。

通过研究信号在不同频率下的反射方式，研究人员可以提取有价值的信息，例如：
●厚度：反射信号的干涉图样可以指示涂层的确切厚度。
●介电特性：阻抗响应的变化有助于确定介电常数和电导率。
●表面均匀性：反射的变化可以揭示涂层的不一致性或缺陷。

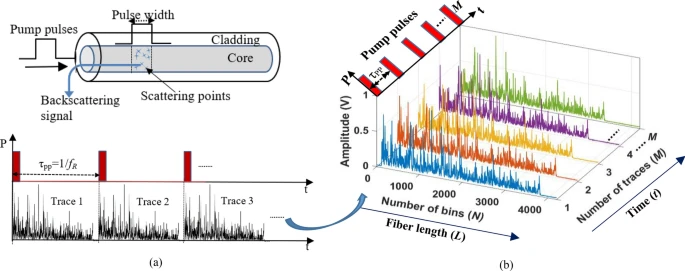

光频域反射仪 (OFDR) 与光时域反射仪 (OTDR) 的比较
