KL-F2A2D 多通道高速 AD/DA 子卡：高性能信号处理的核心选择

在现代电子系统中，高速 AD（模数转换）与 DA（数模转换）技术是连接模拟信号与数字世界的关键桥梁，广泛应用于通信、雷达、频谱监测等领域。KL-F2A2D 多通道高速 AD/DA 子卡凭借其卓越的转换性能、灵活的接口设计和紧凑的结构，成为高性能信号处理场景的理想选择。以下从性能参数、应用场景及工作原理等方面，为您详细解析这款子卡的优势。

核心性能参数：高速、精准、稳定兼具

KL-F2A2D 子卡以 “高速转换” 和 “多通道协同” 为核心优势，参数配置覆盖专业级信号处理需求：

✅ AD 采集通道：2 路射频信号输入，输入阻抗 50 欧，全量程输入幅度 1.9Vpp，满足多数射频信号的直接采集需求；采样率高达 1000Mbps，16bit 量化精度，确保对高频信号的精准数字化，全功率带宽达 1200MHz，可覆盖宽频信号场景。

✅  DA 输出通道：2 路独立通道，支持交流耦合与直流耦合切换，输出阻抗 50 欧，适配不同传输环境；转换率高达 2500Mbps，14bit 量化精度，输出幅度范围 - 0.5V~+0.6V，满量程电流 10~30mA，保证数字信号到模拟信号的高保真还原。

✅ 同步与时钟设计：支持 LVTTL/LVCMOS 电平的同步触发输入 / 输出，配合 10MHz 外部参考时钟输入，可实现多板卡、多通道的同步同源数据采集与发射，解决复杂系统中的时序一致性问题。

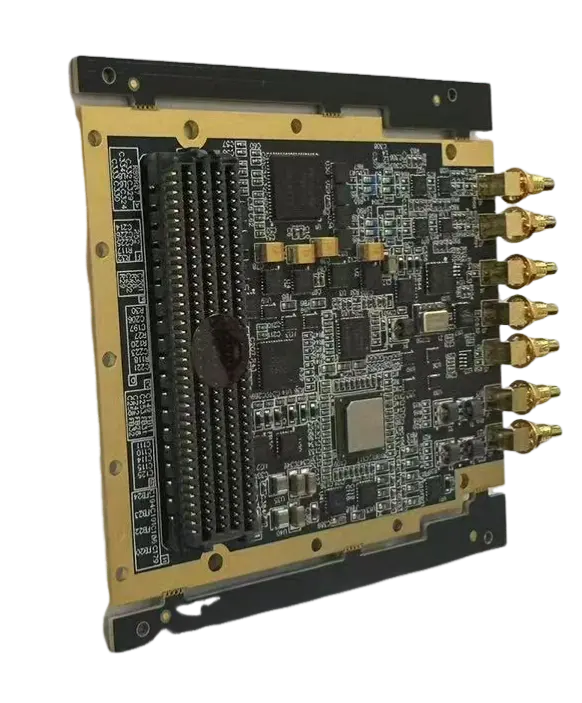

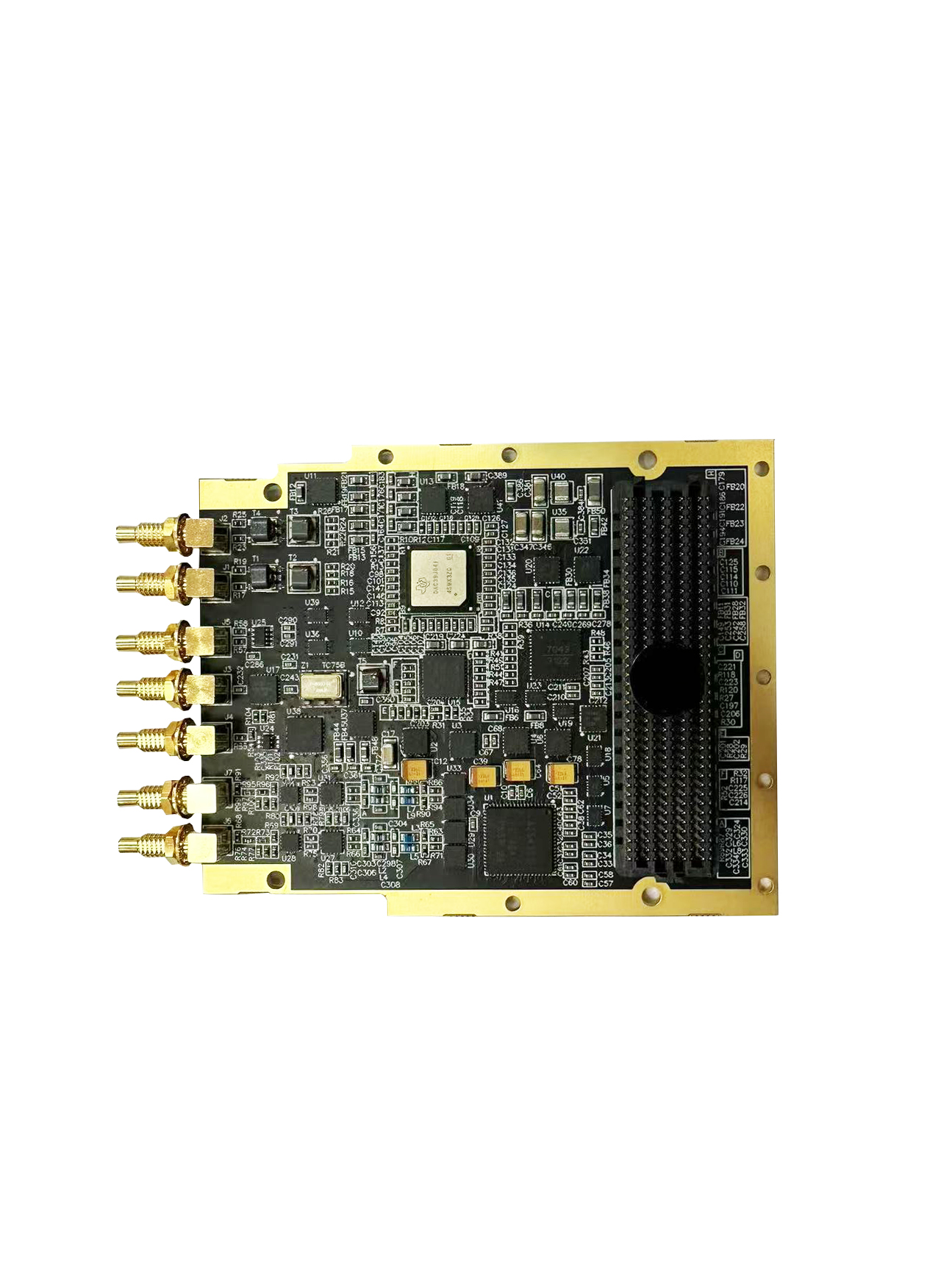

✅ 结构与功耗：板卡尺寸仅 69*84mm，紧凑设计适配嵌入式系统与小型化设备；功耗≤12W，低功耗特性适合长时间稳定运行。

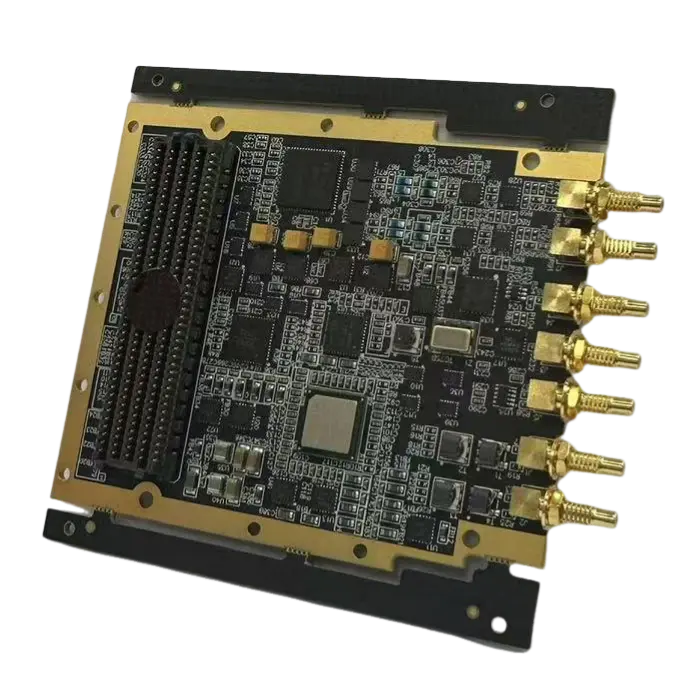

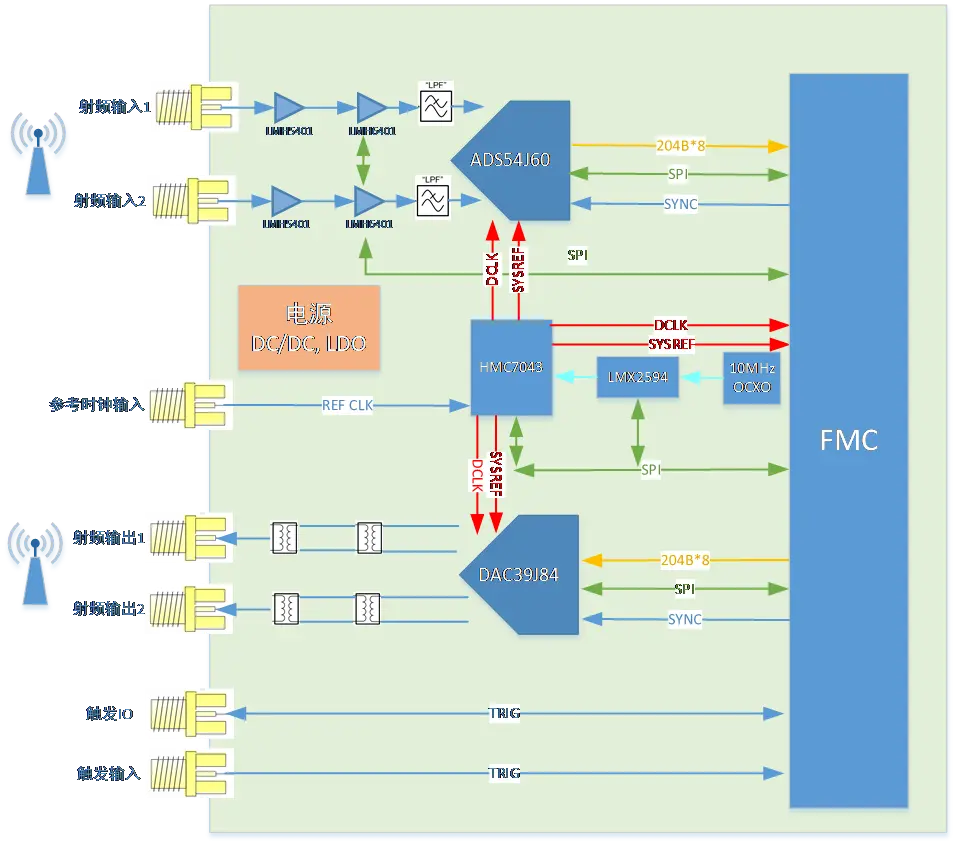

板卡的功能框图如下：

应用场景：覆盖多领域专业需求

✅ 电磁频谱侦测：高采样率与宽频带支持，能快速捕捉复杂电磁环境中的瞬态信号，助力频谱监测、干扰分析等任务。

✅ 软件无线电：作为软件无线电系统的核心转换模块，可实现射频信号的数字化处理与灵活调制解调，适配多频段通信协议。

✅ FPGA 信号处理：通过 JESD204B 高速接口与 FPGA 无缝对接，支持实时信号处理算法（如滤波、解调、频谱分析等），提升系统响应速度。

✅ 卫星通信系统：同步触发与高精度时钟设计，满足卫星通信中多通道数据收发的时序同步要求，保障信号传输的稳定性。

工作原理：高效衔接模拟与数字世界

KL-F2A2D 子卡的工作流程围绕 “信号采集 - 数字处理 - 信号输出” 的闭环设计，实现模拟与数字信号的高效转换：

✅ 信号接收链路：外部射频信号经输入接口进入子卡后，先通过信号调理电路（如滤波、放大）优化信号质量，再由高速 ADC 芯片完成模数转换（1000Mbps 采样率），数字化后的信号通过 JESD204B 高速串行接口传输至 FPGA，供后续数字信号处理（如解调、分析）。

✅ 信号发送链路：FPGA 生成的数字基带信号通过 JESD204B 接口传输至 DAC 芯片，经数模转换（2500Mbps 转换率）还原为模拟信号，再经输出调理电路适配阻抗与幅度后，通过射频接口输出。

✅ 同步机制：外部参考时钟与触发信号确保 AD/DA 转换、数据传输的时序一致性，多板卡级联时可实现全局同步，满足大规模信号处理系统的需求。
