对于大型电力电缆资产,例如海底电缆、风电场输出电缆或高压陆上输电电缆,快速查找电缆故障对于最大限度地减少故障造成的停机时间至关重要。光纤分布式声学传感 (DAS) 是实现这一任务的关键,因为它可以精确定位电缆故障的确切位置(无论是永久安装的故障)或故障后在击穿/闪络发生期间的故障)。当作为在线监测系统永久安装时,我们的解决方案无需调动测试设备和人员。DAS 技术还可以缓解现有电子故障查找方法固有的定位误差;此外,如果故障是由第三方引起的,DAS 系统可以帮助追溯事件  责任方 。

案例 1

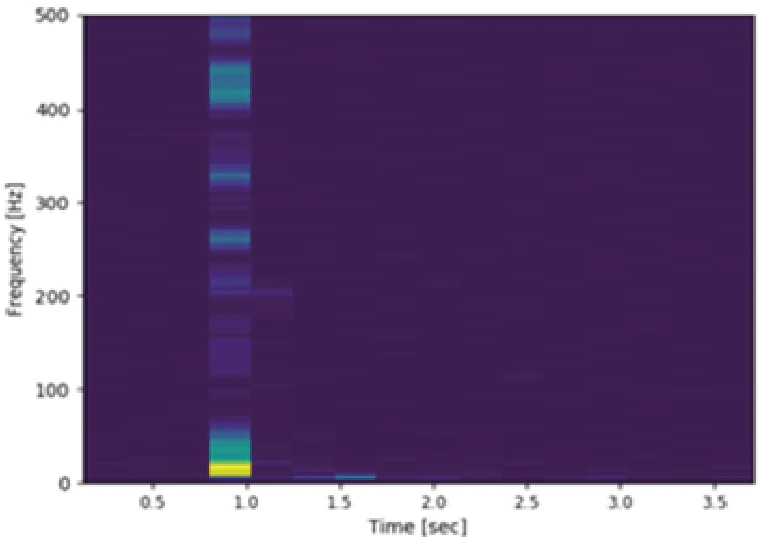

一条高压海底电力电缆在未知位置发生故障。为了确定故障位置,在电缆上临时安装了DAS系统,并进行了五次闪络测试。这些测试在故障位置产生了声学信号,该信号可在频带能量图中观察到。下图显示了其中一次闪络测试期间电缆故障位置的频率。闪络测试在较低频率下产生了最高的强度;该结果与其他四次闪络
测试一致。
案例 1

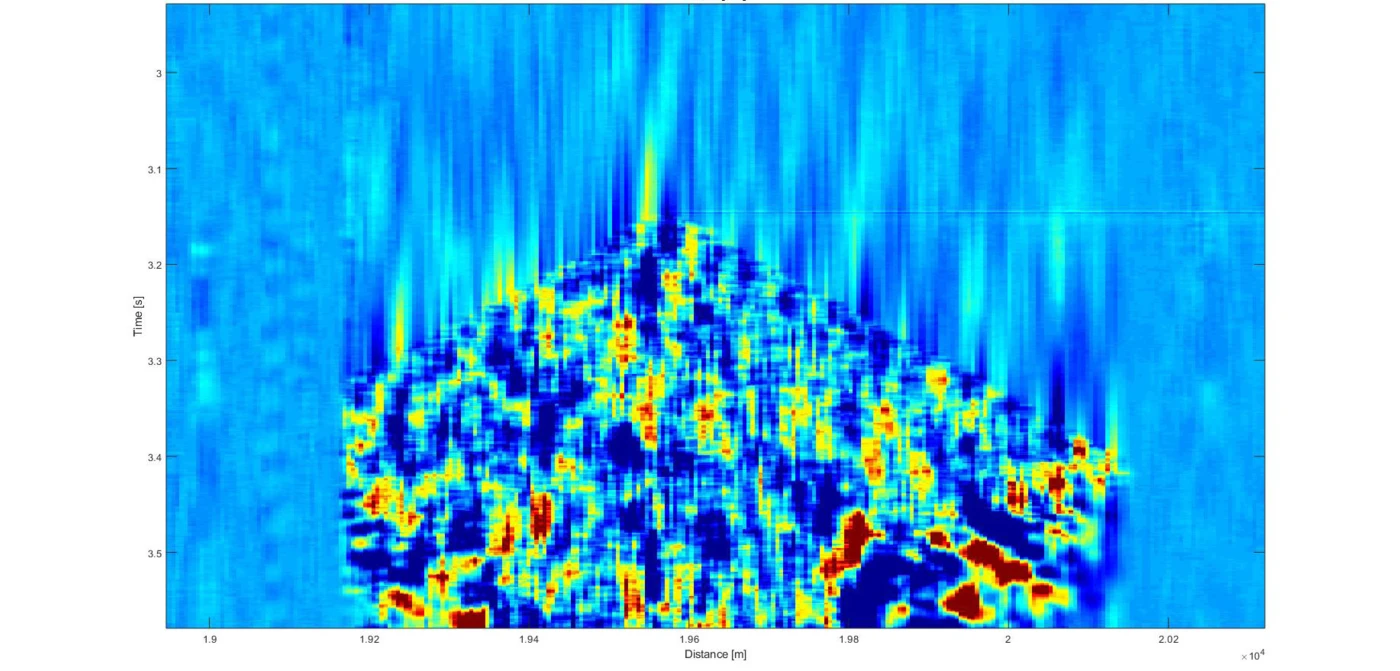

据报道,一条 90 公里长的陆上电力电缆发生故障。该客户是一家主要的国家电网运营商,安装了 DAS 系统来永久监控这条位于欧洲的高压电缆。虽然运营商掌握了故障的具体时间和大致位置,但上海锟联科技帮助精确定位了故障。在通过我们的在线客户云平台获取故障发生时的数据集后,上海锟联科技数据科学团队在短时间内分析了数据并提交了一份技术报告记录调查结果。下图显示了电缆故障产生的相位信号。信号的速度与地面声速(2100 米/秒)相匹配,证实该信号是由发生的电缆故障产生的。在信号的两侧观察到光纤接头,信号在这些位置停止沿电缆传播并发生反射。
