规格

16bits双通道同步实时采样
1GSps采样率
直流耦合，50Ω输入阻抗
1.9Vpp输入电压范围，0-250MHz模拟带宽
高达89dBc SFDR
触发输出/输入脉冲，16通道数字IO
PCI Express x8 Lane高速传输接口
2GB DDR3高速数据缓存

概述

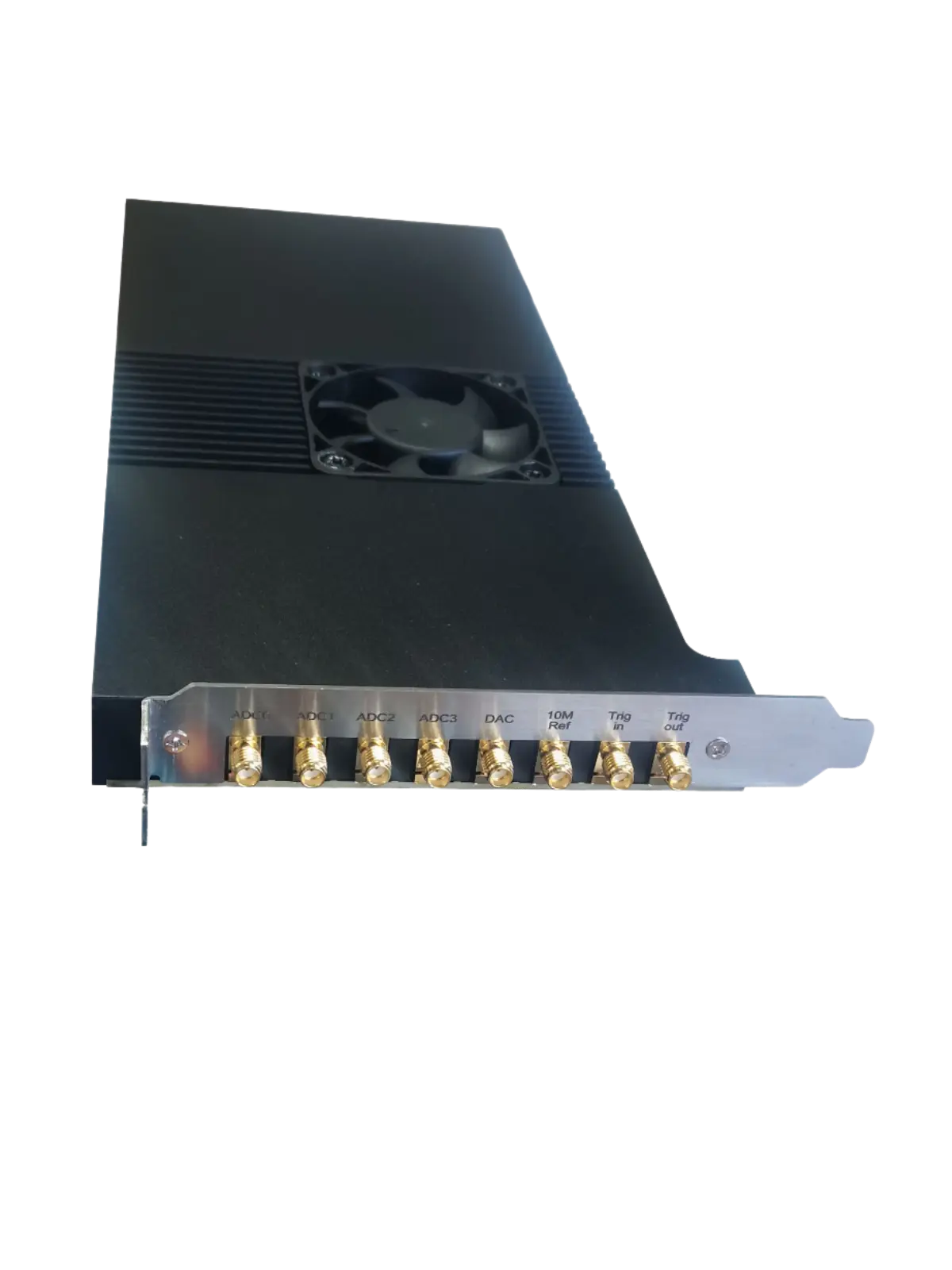

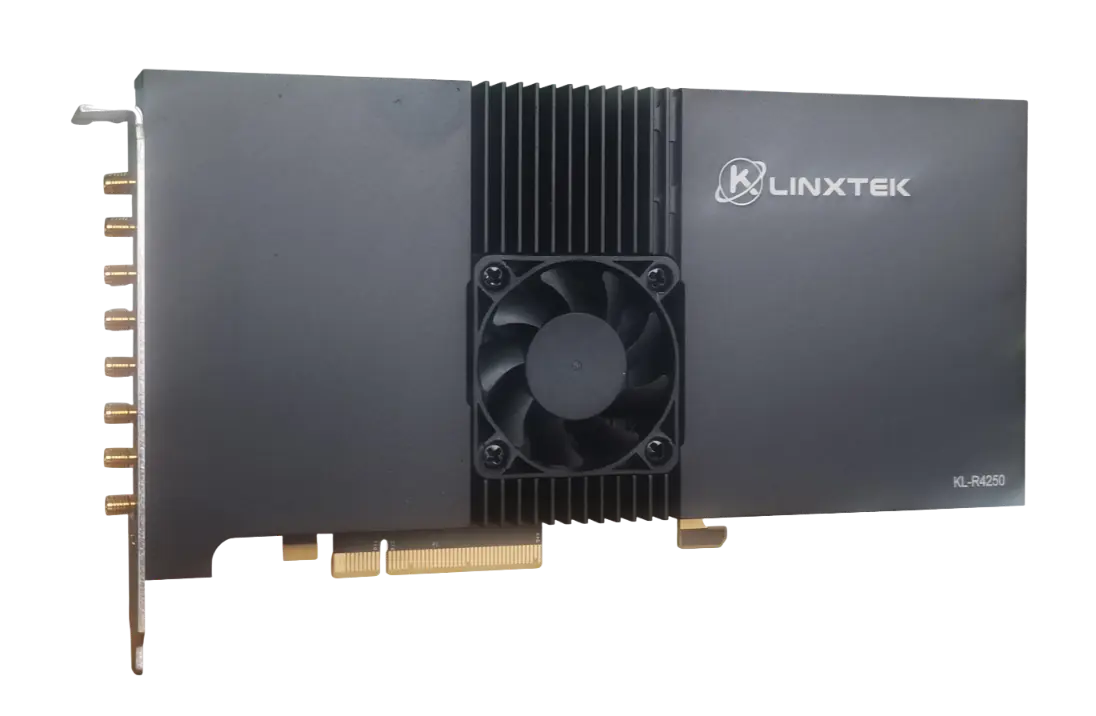

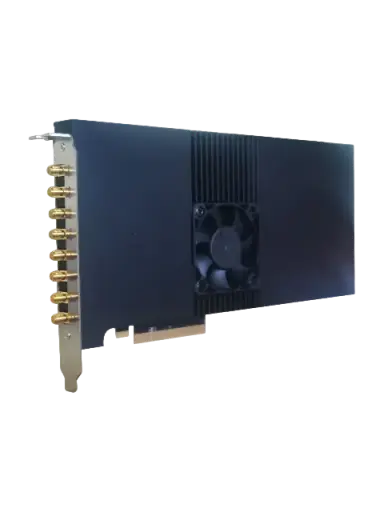

PCIe-7820是一款PCIe x8 Lane、双通道、16bits分辨率的高速数据采集卡，采样率1GSps。板载XC7K325T高性能FPGA芯片，具有丰富的乘法器和RAM资源。通过采用大容量数据缓存和高速数据传输引擎技术，支持原始数据的实时上传。驱动程序具有良好的兼容性，支持WIN7、WIN8、WIN10的32/64bits多个版本。

系统框图

技术规格

• 输入通道
  输入通道数		2
  输入阻抗		50±1%	Ω
  输入信号范围		1.9Vp-p
  输入耦合方式		DC（可定制AC耦合）
  分辨率		16	bits
  带宽(-3dB)		0-250(可定制其他带宽)	MHz
  无杂散动态范围（SFDR）		-1dBFS输入/1GSps
  fIN=100MHz       fIN=170MHz		86	dBc
  		88	dBc
  信噪比（SNR）		-1dBFS输入/1GSps
  fIN=100MHz       fIN=170MHz		70.6	dBFS
  		71.5	dBFS
  平均噪声密度		-142	dBm/Hz
  内部参考时钟
  频率	10		MHz
  稳定度	±0.5（-20-60℃）		ppm
  触发输出
  高电平电压	3(50Ω负载)		V
  脉冲宽度分辨率	4		nS
  最小脉冲宽度	4		nS
  数字输入/输出
  通道数	16
  电平标准	3.3V LVTTL
  输出驱动能力	8（MAX）		mA
  信号速率	50（MAX）		Mbps
  板载缓存	2		GB（DDR3L）

供电及功耗

供电电压：12V（金手指供电）
功耗：20W（Max）

温度范围

工作温度：-20~60℃
存储温度：-40~85℃

机械尺寸

• 181mm(L) x 111mm(W)x20mm(D)
