产品简介

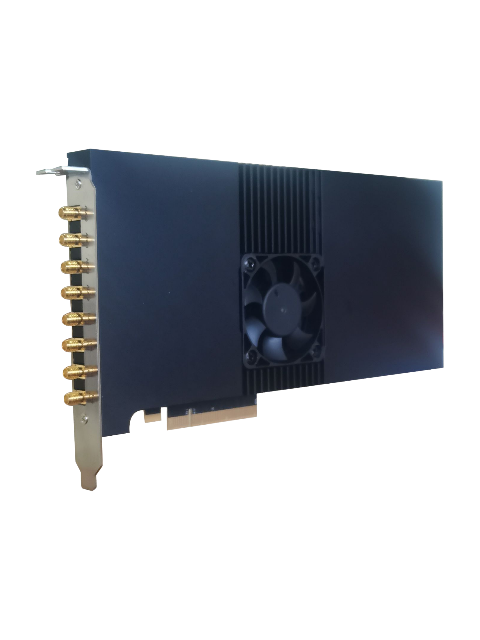

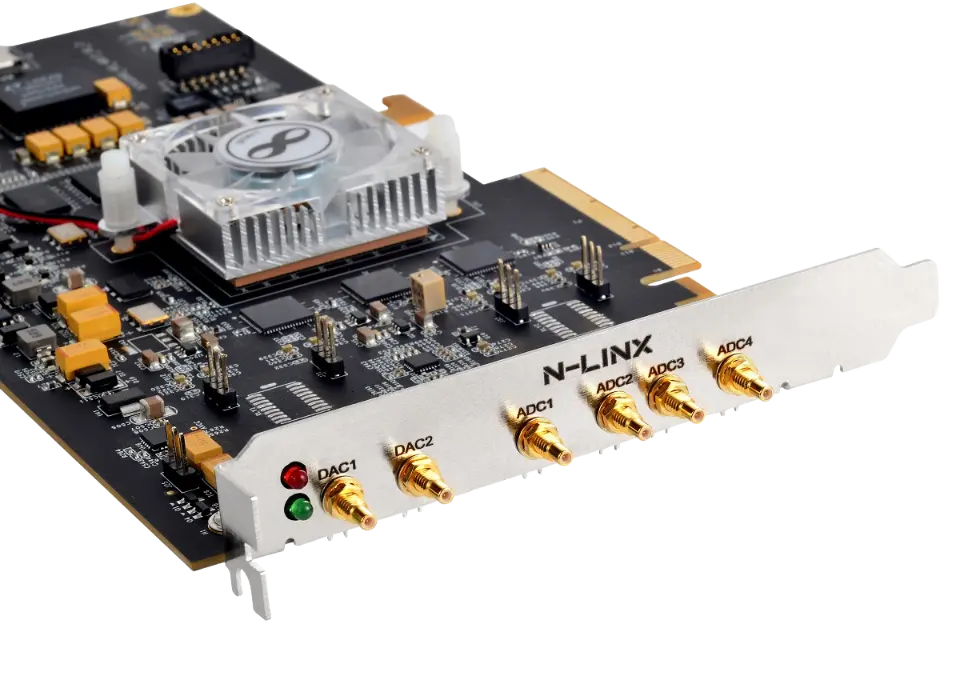

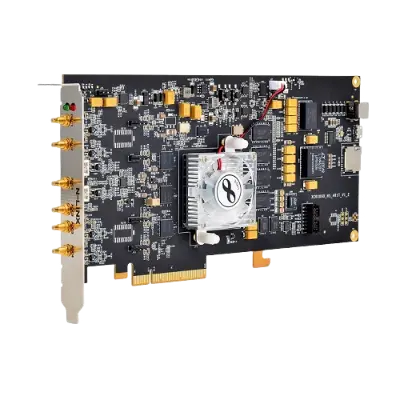

KLinx DAQ-M6942-250M 是一款专为高频信号采集和实时 IQ 解调设计的高速数据采

集卡，广泛应用于 无线通信、雷达系统、信号处理、频谱分析 等领域。基于 Xilinx Kintex

Ultrascale FPGA，该卡能够提供最高 250MSPS 的采样率，支持 4通道 16bit ADC 和 2

通道 500MSPS 14bit DAC，实现精确的信号解调与高效的数据传输。

作为一款专业的 IQ 解调卡，KLinx DAQ-M6942-250M 支持多种信号调制方式的解调，包括 QPSK、BPSK、16-QAM、64-QAM 等，为复杂无线通信和频谱分析应用提供强大支持。它不仅能够精确采集实时信号，还具备强大的数据处理能力，能够对信号进行高效的分析、解调和处理。

硬件信息

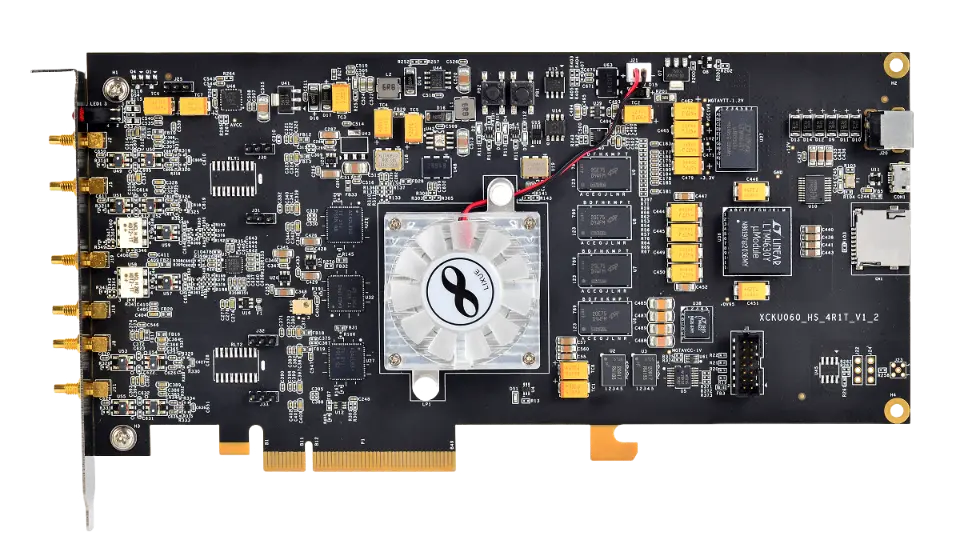

1. FPGA 主控芯片：搭载 XCKU060-ffva1156 FPGA，采用 Xilinx Kintex Ultrascale 系列，具备强大的数据处理和实时信号处理能力，支持自定义逻辑开发，满足复杂信号的分析与处理需求。
2. 板载内存：4GB DDR4 高速内存，为高吞吐量数据采集和实时处理提供稳定的存储支持，保证在高速采样和数据传输中的稳定性。
3. 板载 Flash：2片 128Mbit QSPI Flash，用于存储系统启动文件、配置文件和数据缓冲文件，确保系统的快速启动与稳定运行。
4. 时钟源：支持 150MHz x 2、200MHz、300MHz 的高精度时钟源，确保信号采集和解调的精准性，适应不同信号频率的要求。
5. PCIe 接口：支持 PCIe 3.0 x8 高速接口，带宽达到 8GB/s，确保大数据量的高速传输，满足高速信号处理和实时数据传输的需求。
6. ADC：两片 ADS42LB69，提供 250MSPS，16bit 高精度数据采集，支持多通道同时采集，保证高频率、高精度的信号捕捉。
7. DAC：内置 DAC3174 DAC，支持 500MSPS，14bit 输出，可生成高质量的信号波形，用于信号源模拟和测试应用。
8. 外部触发输入/输出：支持外部触发功能，可以与其他设备同步工作，确保多系统之间的协同作业。

核心功能与特点

• 高精度IQ解调：KLinx DAQ-M6942-250M 支持高精度的 IQ 解调，能够从接收到的信号中提取出 I（同相）和 Q（正交）分量，广泛应用于 无线通信、雷达、卫星通信等 领域的调制解调。
• 250MSPS 高采样率：支持最高 250MSPS 的采样率，能够实时采集高速变化的信号，适应高速通信和雷达信号的采集需求。
• 多通道同步采集：具备 4通道同步采集 能力，适合同时采集多个信号源的应用，确保多通道信号的准确同步。
• 高精度 ADC 和 DAC：内置高精度 ADC 和 DAC，确保信号的高保真度和准确性，满足复杂通信系统和信号分析的需求。
• 灵活的数据传输：通过 PCIe 3.0 x8 接口提供高速数据传输，适用于大规模数据流的实时传输和处理，带宽高达 8GB/s，支持多通道并行处理。
• IQ 数据分析与解调：支持常见的调制方式解调，如 QPSK、BPSK、16-QAM、64-QAM 等，提供强大的信号分析能力，帮助用户提取信号的调制信息、频谱特征等。
• 信号处理与分析能力：内置的 FPGA 使得该卡具备强大的信号处理能力，能够对采集到的信号进行实时的 FFT（快速傅里叶变换）、频谱分析、时序分析 等处理，帮助用户分析信号的频域和时域特性。

应用场景

• 无线通信系统：适用于无线通信设备的信号解调，能够精确解调调制信号，广泛应用于 5G、Wi-Fi、卫星通信、LTE 等通信标准的研究和应用中。
• 雷达系统：在雷达信号的采集与分析中，KLinx DAQ-M6942-250M 提供高精度的数据采集和 IQ 解调功能，能够实时解调雷达信号，支持目标识别与成像处理。
• 频谱分析：该卡可用于精确的频谱分析，通过 IQ 解调提取信号的频率特征，帮助工程师对信号干扰和频谱特性进行深入分析。
• 信号测试与仿真：为信号源和通信系统提供精准的测试平台，用户可以通过 DAC 生成所需信号，并使用 IQ 解调功能进行详细的信号分析与验证。

SDK 开发框架
KLinx DAQ-M6942-250M 提供了完整的 SDK 开发框架，支持用户自定义开发信号处

理算法和应用程序。SDK 包含以下功能模块：

1. IQ 解调模块：提供 IQ 解调算法的实现，包括常见调制方式的解调（如 QPSK、BPSK、16-QAM、64-QAM），用户可基于该模块进行定制开发。
2. 数据采集与处理模块：支持对实时采集的数据进行处理、存储和传输，能够根据需求调整采样率、增益、触发方式等。
3. 数据传输接口：通过 PCIe 3.0 接口实现高速数据传输，支持实时数据流的并行处理，确保系统的高效运行。
4. 频谱分析与显示：支持频谱图、时序图等可视化工具，帮助用户直观分析采集到的信号。
5. 自定义开发支持：开放 FPGA 编程接口，用户可以根据需求开发自定义的信号处理逻辑，满足不同的信号分析和解调需求。

上位机功能

1. 实时数据采集与显示：上位机软件可以实时显示采集到的信号波形、频谱图和时序图，提供便捷的操作界面，支持实时数据监控和分析。
2. IQ 数据解调与分析：支持对采集到的信号进行 IQ 解调，提取出 I/Q 分量并进行详细分析，帮助用户识别信号的调制方式及其频谱特性。
3. DAC 控制与波形输出：上位机可以通过 DAC 控制信号输出，支持多种波形的模拟输出，方便用户进行信号测试与验证。
4. 外部触发与同步控制：支持外部触发控制，能够与其他设备或系统同步工作，确保多系统协同操作。

系统服务

1. 驱动程序与安装支持：提供适用于 Windows 和 Linux 系统的驱动程序，确保系统的顺利安装与配置。
2. FPGA 开发环境支持：提供 Vivado FPGA 开发工具支持，帮助用户进行 FPGA 编程和定制化开发。
3. 开发工具与文档支持：提供详细的开发文档和示例代码，帮助用户快速上手，支持 C++、CUDA 等编程语言的开发。
